Acute 3D Smart3DCapture FREE Master – 2D Bilder in ein 3D Model wandeln

Smart3DCapture Master Free Edition



Nachdem bereits Autodesk mit viel Erfolg die Cloud basierte Software 123D Catch seit einigen Jahren erfolgreich betreibt und vermarktet, hat das 25 köpfige Team von Acute 3D eine auf der Siggraph 2014 vorgestellte kostenlose Version mit einigen Einschränkungen zum Download bereitgestellt. Bei dieser Version, die nicht auf die Berechnung in der Cloud angewiesen ist, muss man sich auch nirgends anmelden, wie es z.B. bei Autodesk der Fall ist.

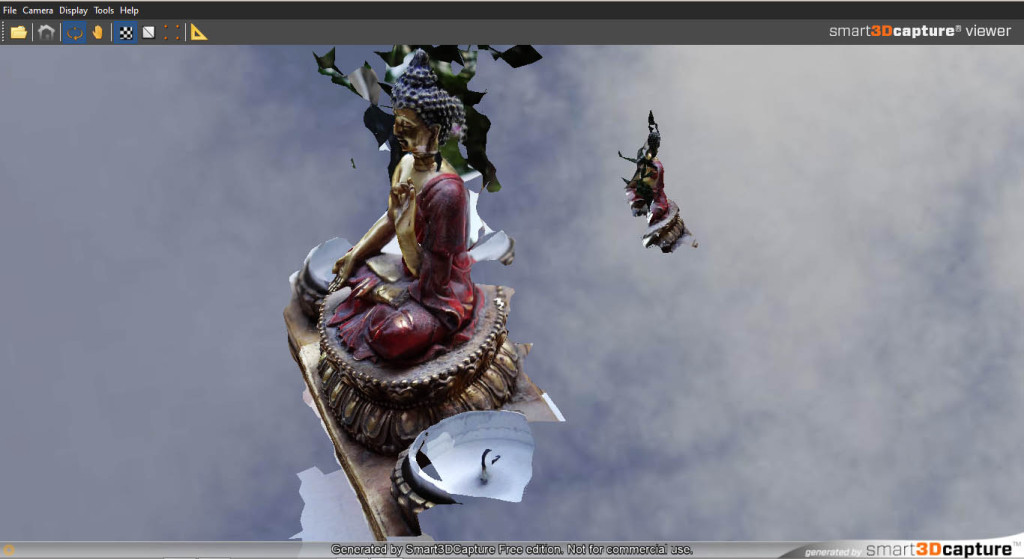

Smart3DCaptureViewer Model Betrachter
Smart3DCaptureViewer Model Betrachter

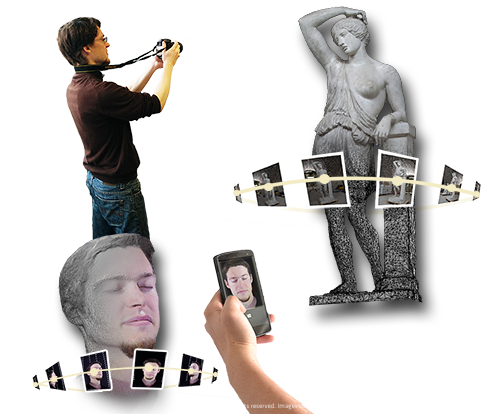

Bilder von einem 3D Objekt aufnehmen
Bilder von einem 3D Objekt aufnehmen

Bilder von einem 3D Objekt aufnehmen
Bilder von einem 3D Objekt aufnehmen



Veröffentlichen
Veröffentlichen





Meine ersten Tests mit der Smart3DCapture Master Free Edition zeige ich in einer Bilderreihe, die ich die nächsten Tage weiter kommentieren werde.

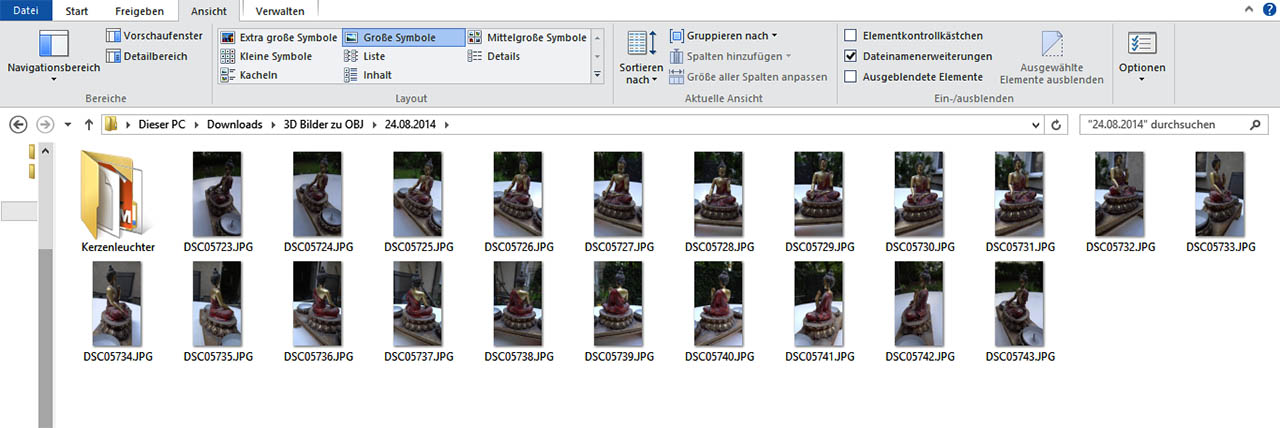

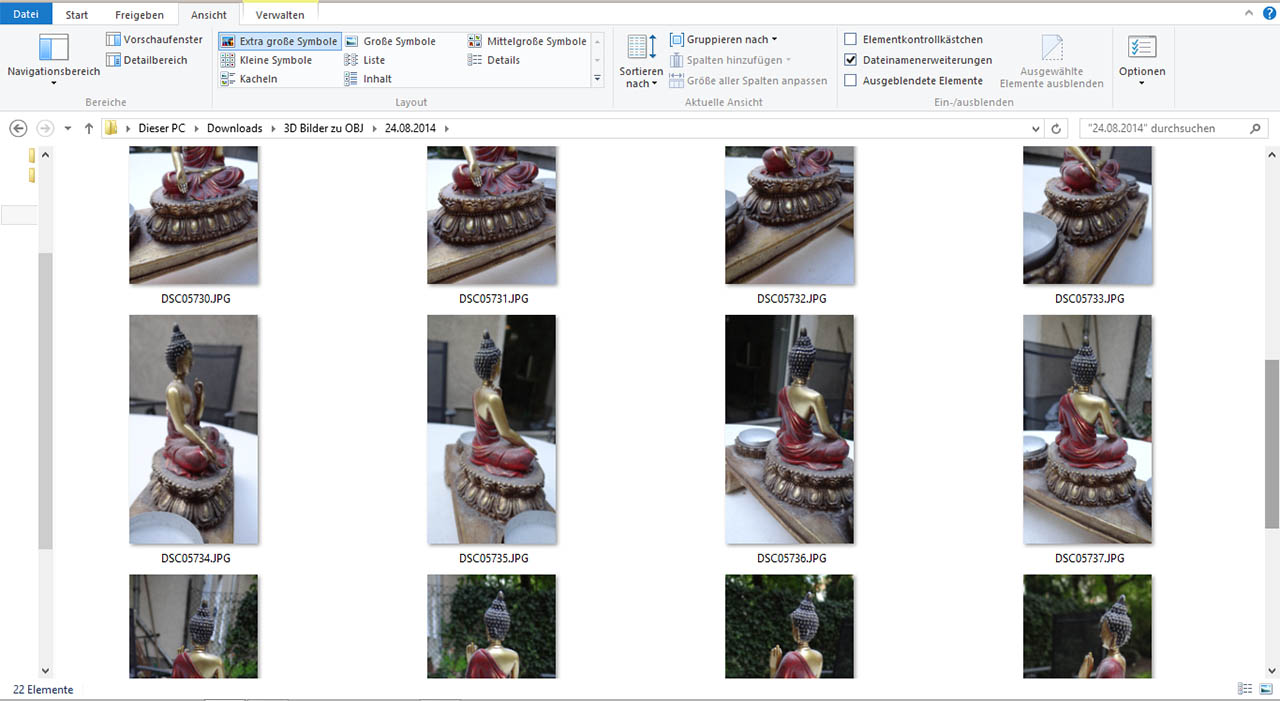

Meine Bildsequenz 2
Meine Bildsequenz 2
Bildsequenz
Bildsequenz

Hier sind meine Bilder, welche ich mit einer Sony HX 100V gemacht habe. (Freihand ohne Stativ o.a.)

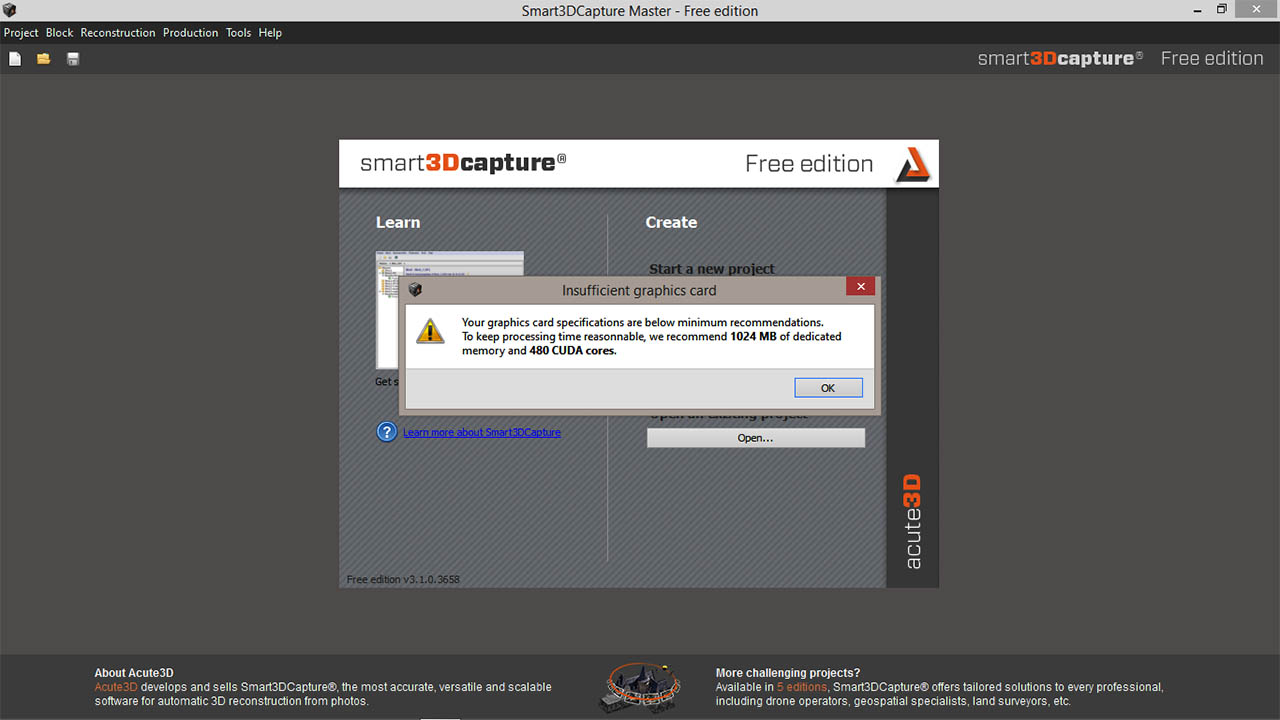

Warnung wegen meiner Grafikkarte
Warnung wegen meiner Grafikkarte

Ich installierte Smart3D Capture auf einen √§lteren Laptop, mit wohl einer etwas schw√§chlichen Grafikkarte darin, oder besser einer etwas schwachen CUDA Unterst√ľtzung. Beim Start erhielt ich eine Warnmeldung.Was soll¬īs ich mach einfach mal weiter.

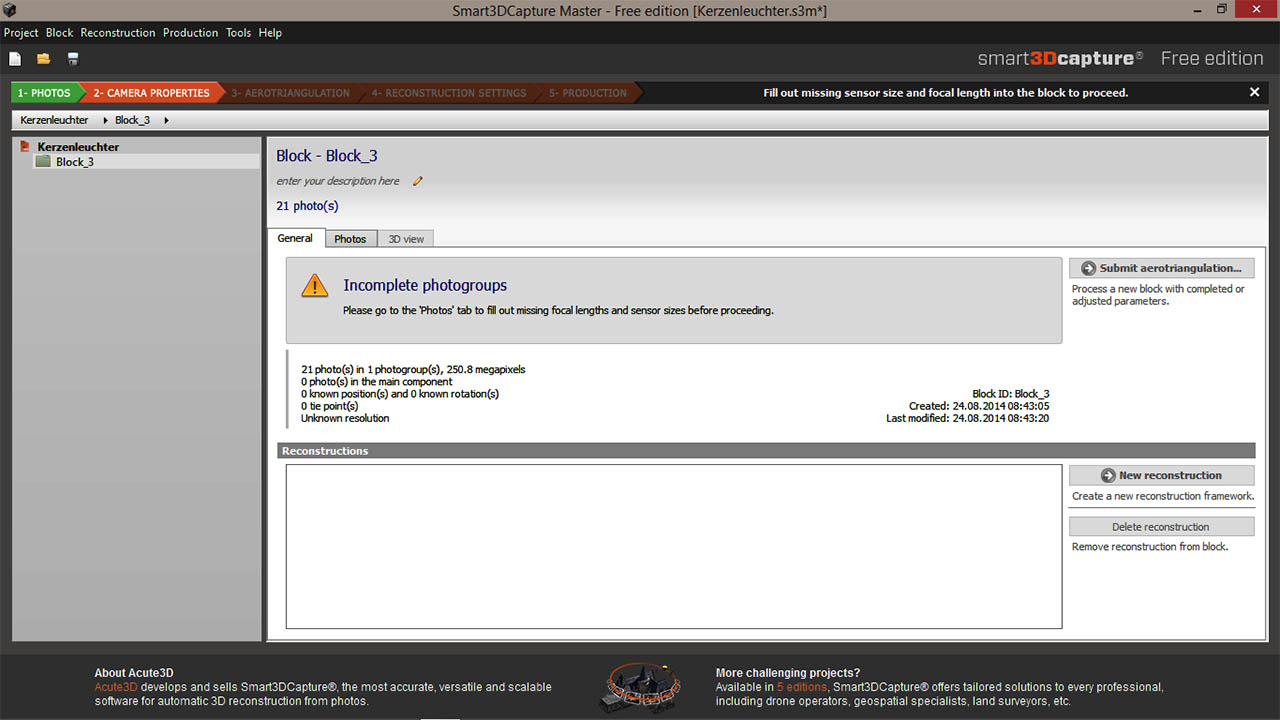

Nicht alle Fotos wurden korrekt erkannt
Nicht alle Fotos wurden korrekt erkannt

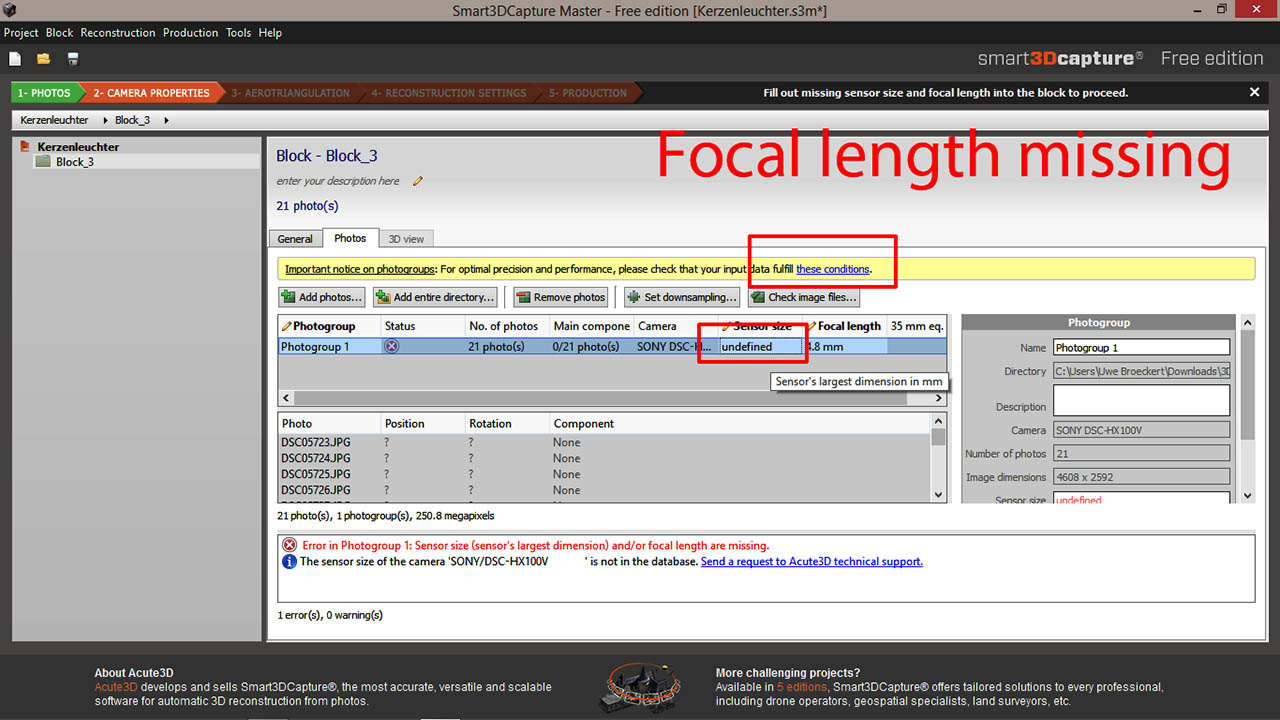

Fehlende Daten und Kameraeinstellungen
Fehlende Daten und Kameraeinstellungen

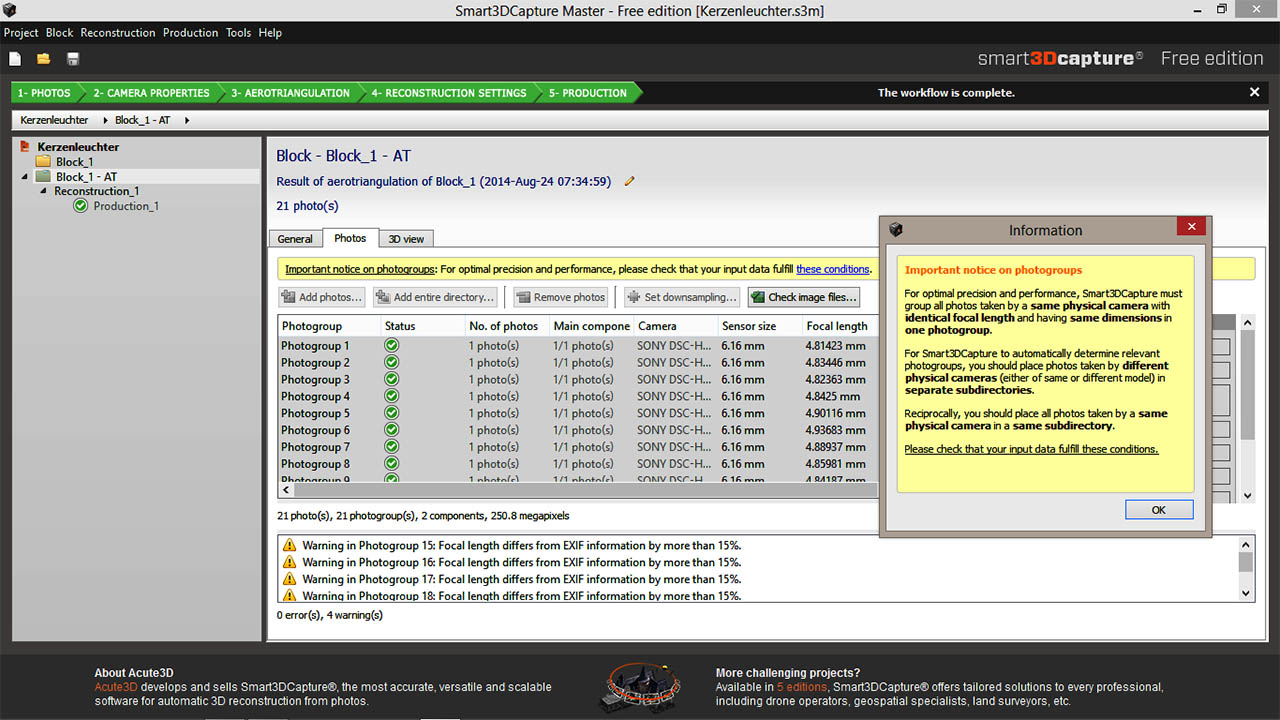

Informationen um bessere Bilder und bessere Modelle zu erhalten
Informationen um bessere Bilder und bessere Modelle zu erhalten

Ich lese mir diese Art von Informationen eigentlich nicht durch, was hier allerdings besser gewesen w√§re. Was soll¬īs die n√§chsten Modelle werden besser.

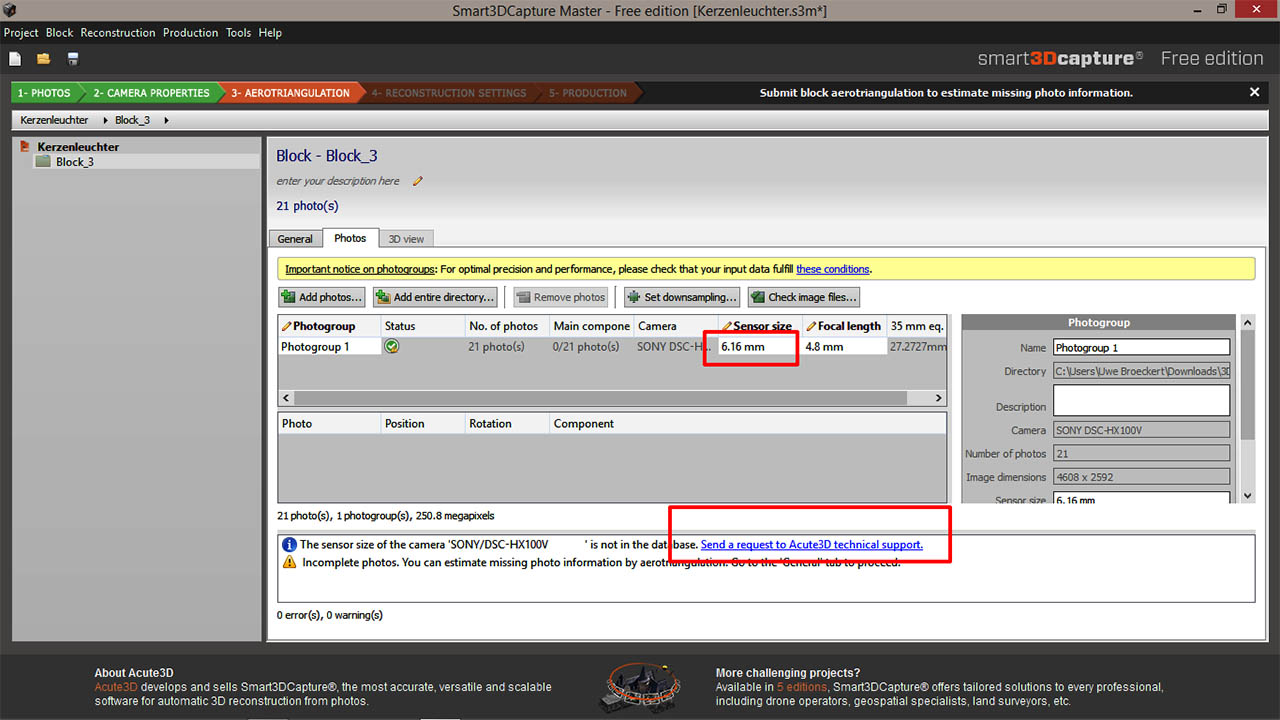

Eintragung der Focal Length meiner Kamera
Eintragung der Focal Length meiner Kamera

Ich nahm daraufhin wegen dem Sensorsize meiner Kamera einen Request an den Technischen Kundendienst gestellt, und bekam auch eine Antwort darauf.

Der Support teilte mir mit, welchen Wert ich f√ľr den Sensor Size meiner Kamera eintragen sollte.

„Hi,
Your automatic request for your Sony DSC-HX100V camera will be up to date for the next Smart3DCapture release.
During this time, please put manually the sensor size value to 6.16 mm in the Smart3DCapture Photos tab.

Best regards,
Sylvain

This is an automatic request about a missing camera in Smart3DCapture database.

Camera make: „SONY“
Camera model: „DSC-HX100V ¬†„

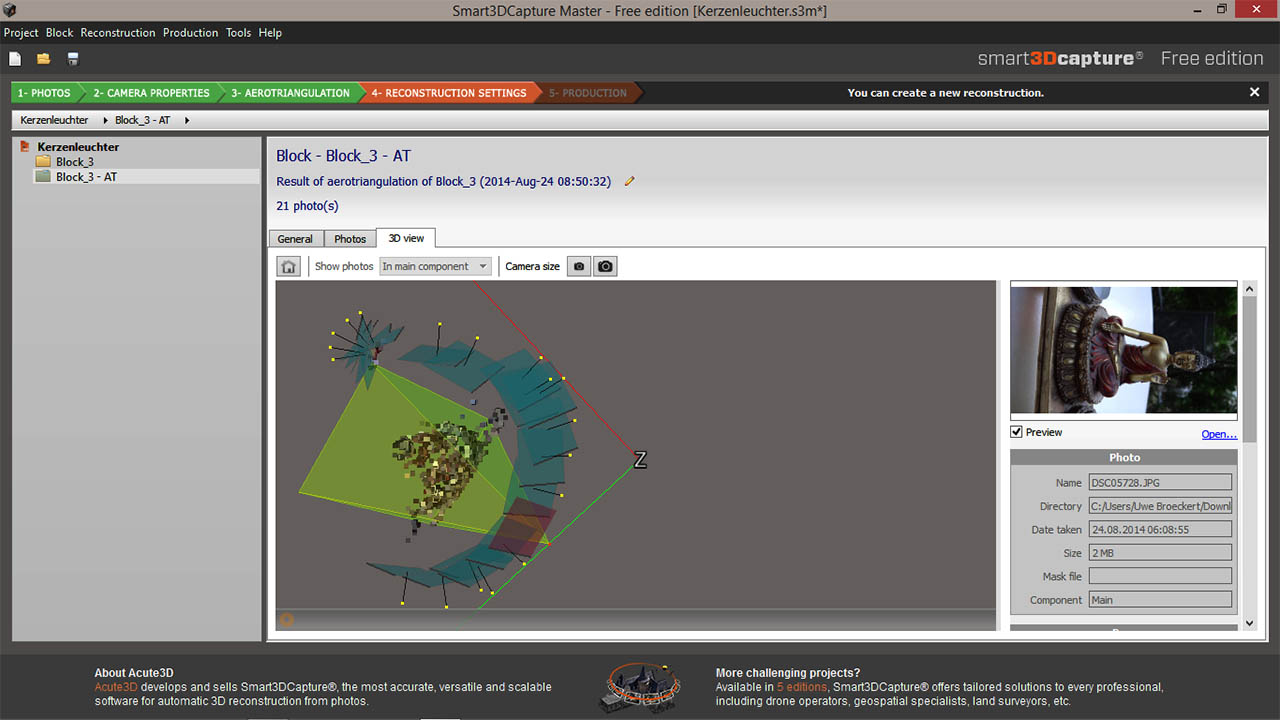

Fotovorschau auf der 3D Ebebe
Fotovorschau auf der 3D Ebebe

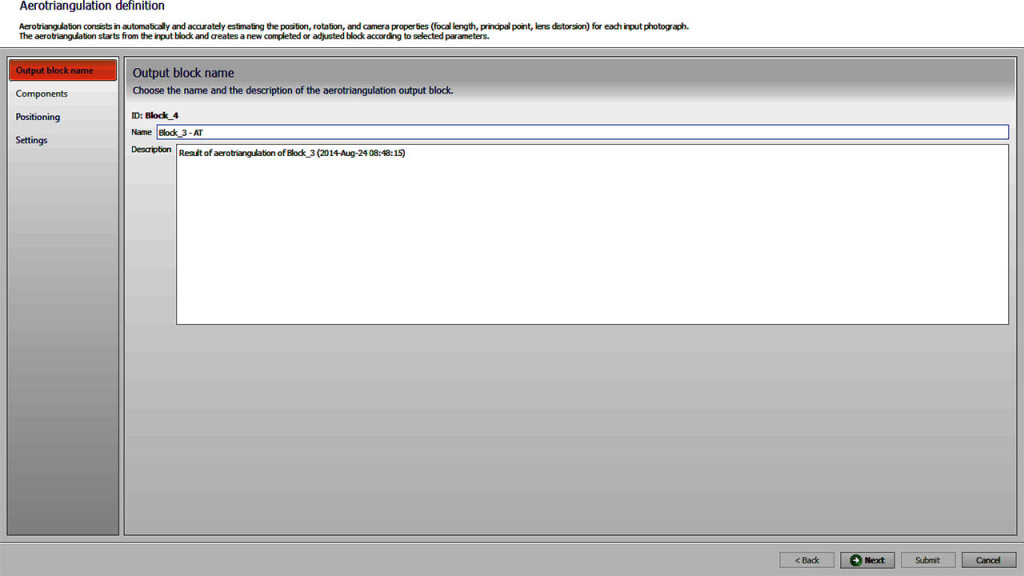

Addition einer Aerotriangulation
Addition einer Aerotriangulation

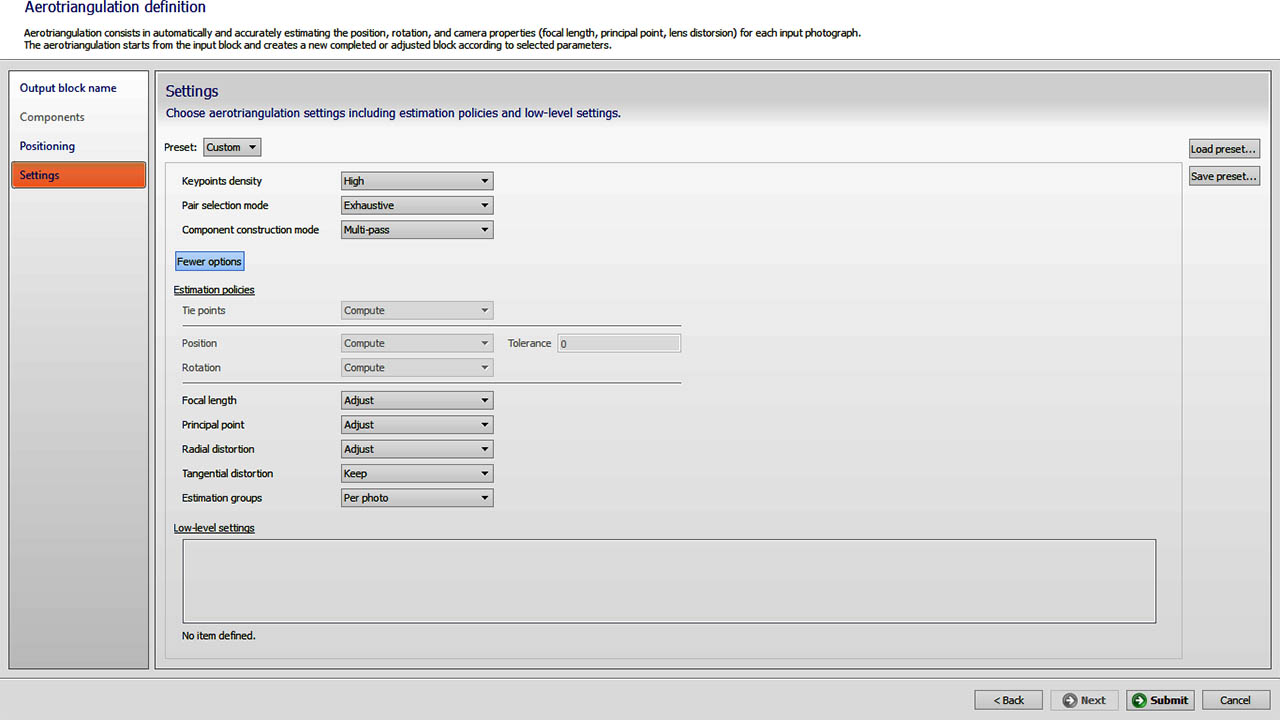

Aerotriangulation Einstellungen
Aerotriangulation Einstellungen

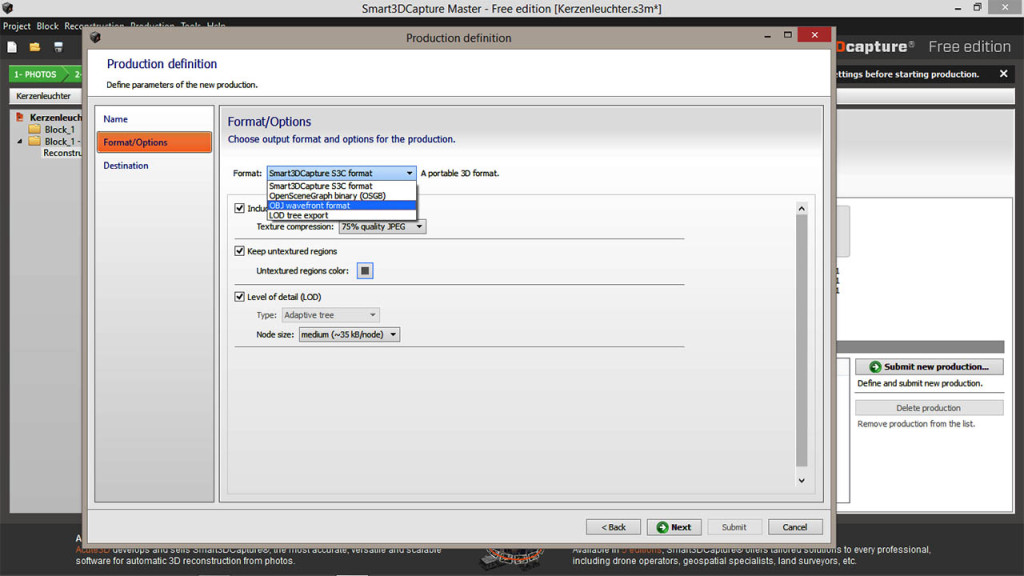

Auswahl des Ausgabeformates
Auswahl des Ausgabeformates

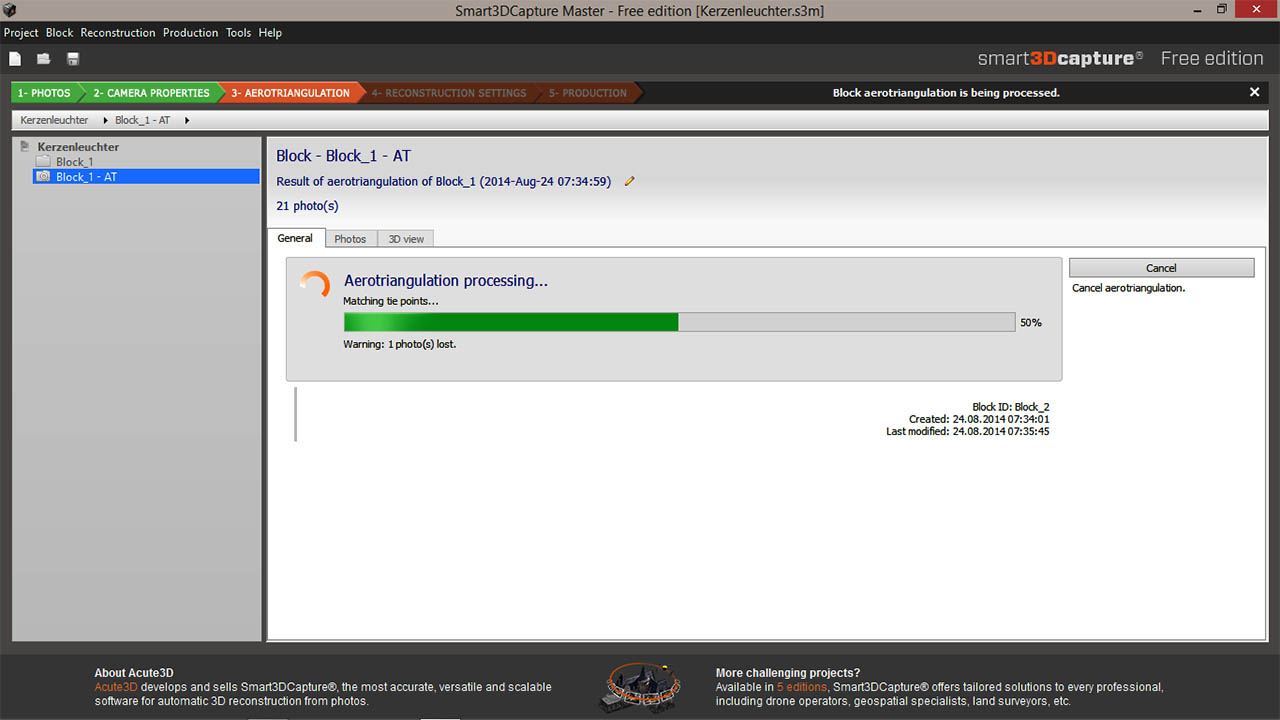

Berechnung Aerotriangulation
Berechnung Aerotriangulation

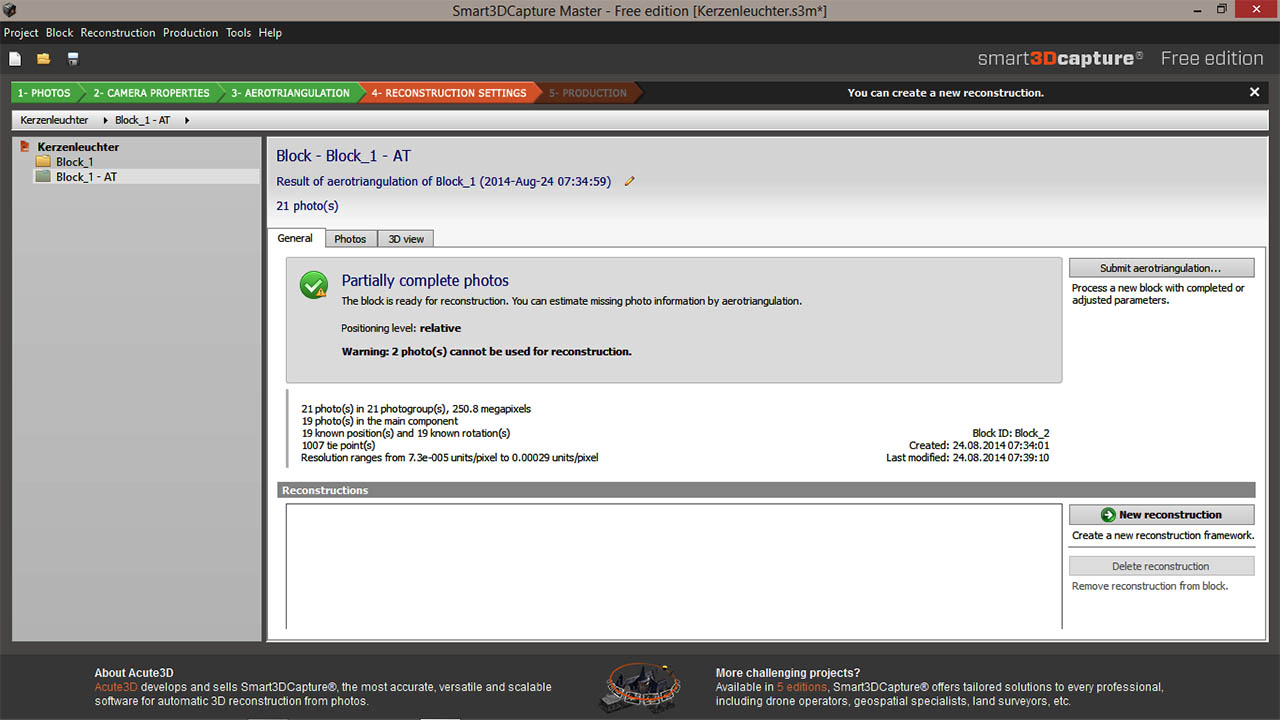

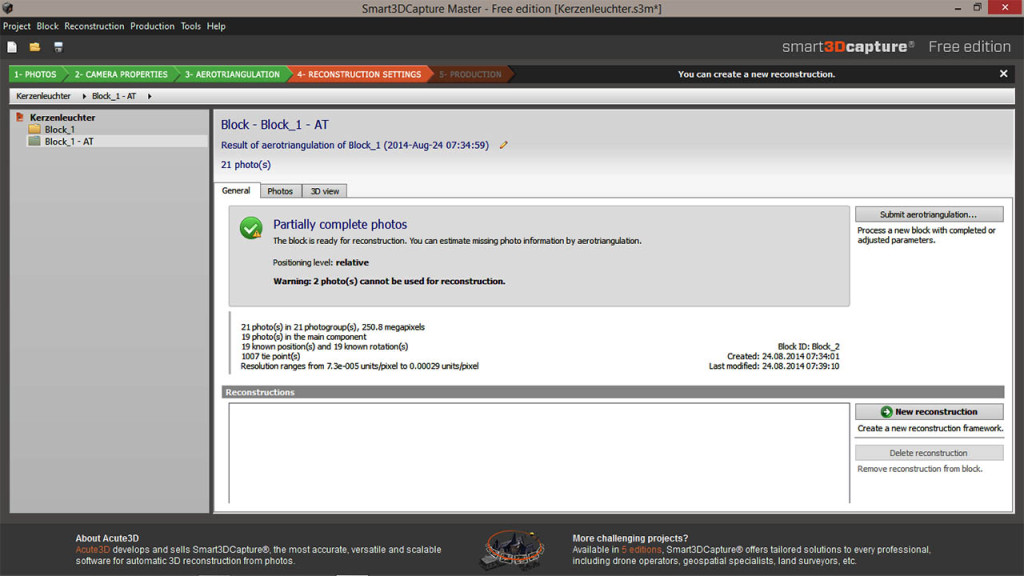

Erfolgreiche Aerotriangulation
Erfolgreiche Aerotriangulation

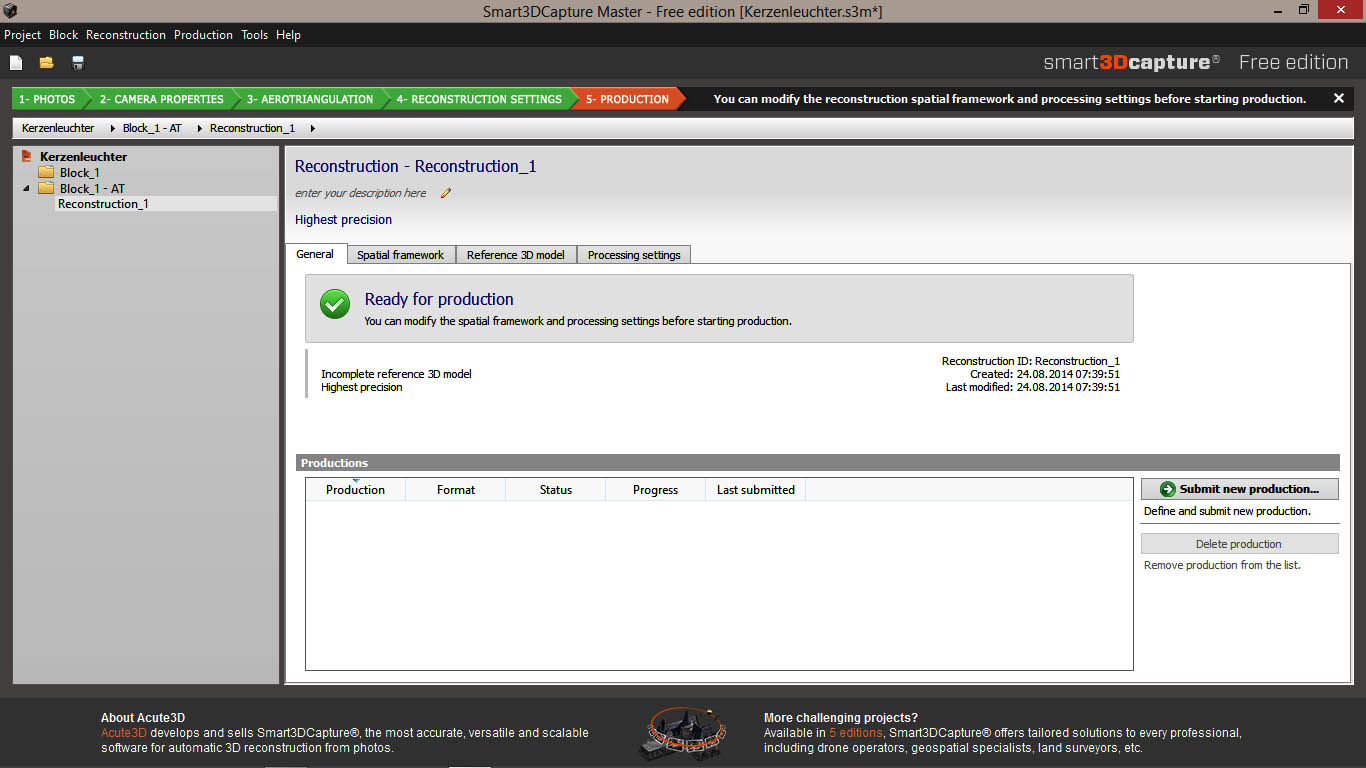

Ready for Reconstruction
Ready for Reconstruction

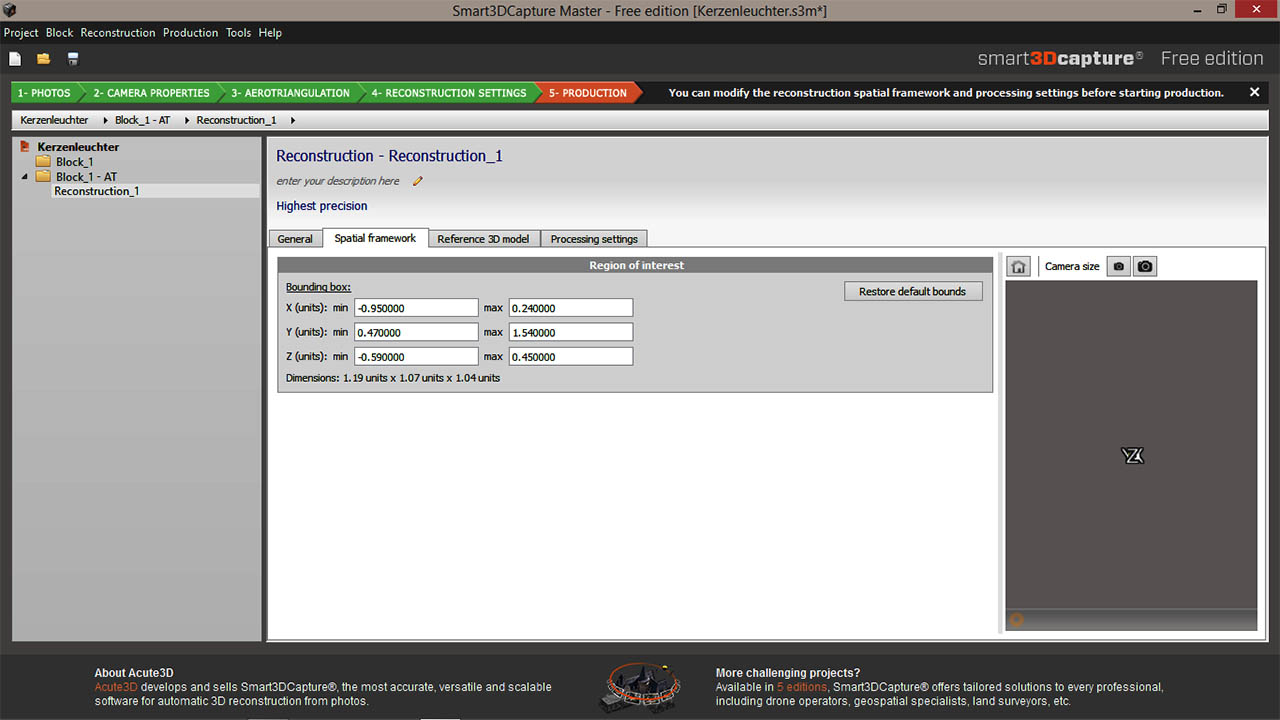

Reconstruction Informationen
Reconstruction Informationen

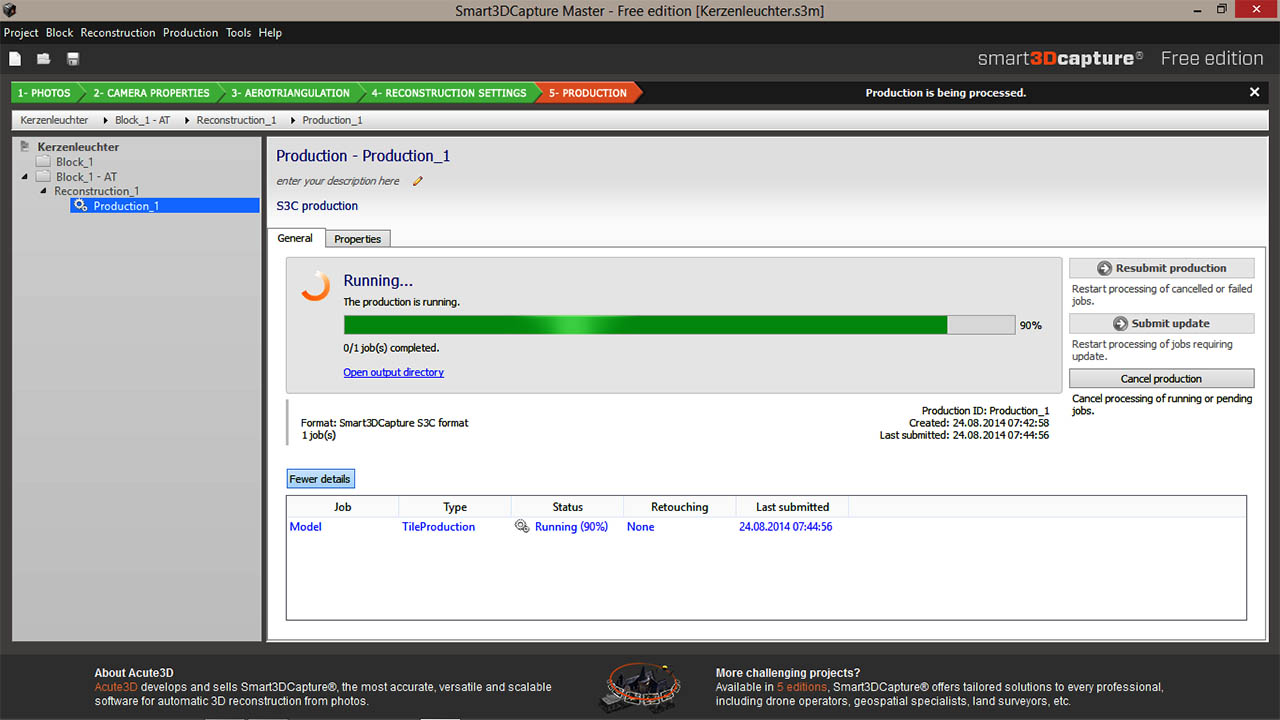

3D Modelberechnung
3D Modelberechnung

Die Berechnung eines Models hängt selbstverständlich von der Rechenleistung des Computers ab. Bei mir mit einem 4 Core dauerte es etwa 30 Minuten.

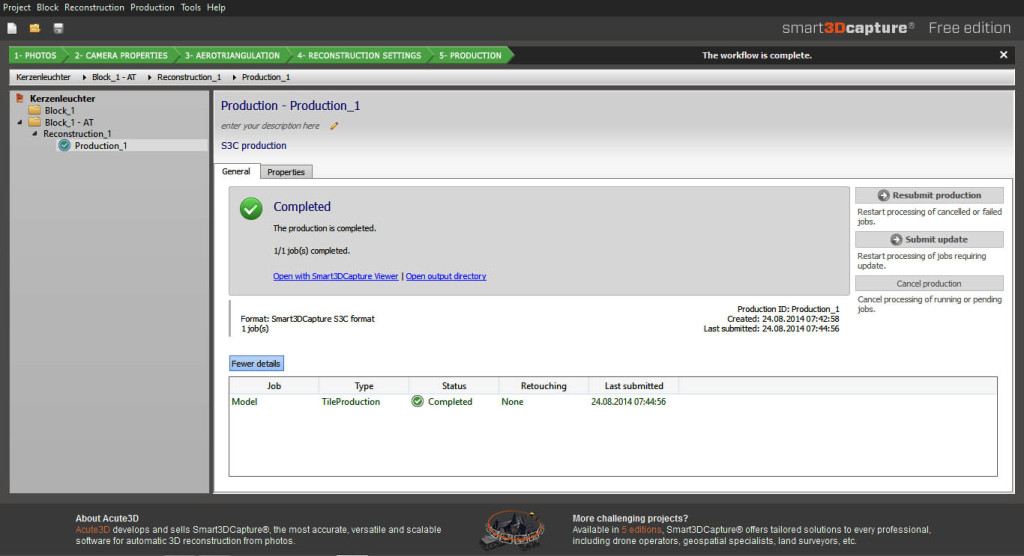

Finished-3DModel wurde berechnet und kann betrachtet werden
Finished-3DModel wurde berechnet und kann betrachtet werden



Nachdem das Model berechnet wurde kann man es mit dem Smart3DCapture Viewer betrachten.

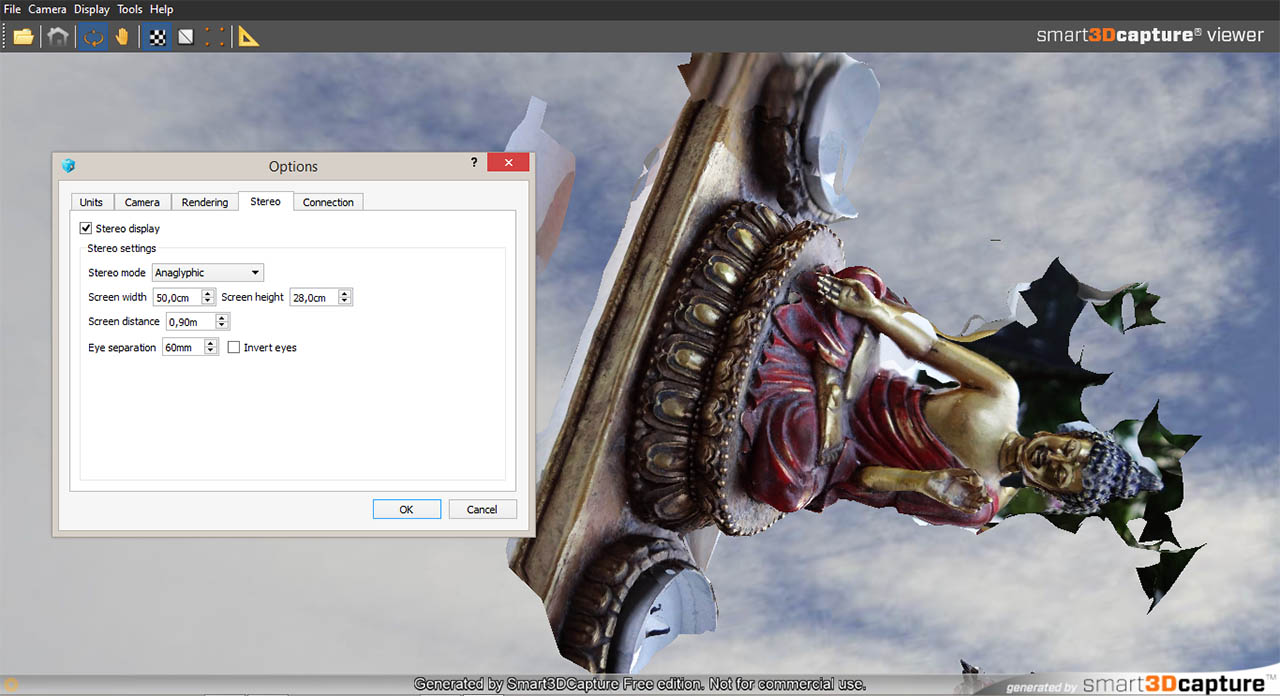

Smart3DCaptureViewer Stereo Tools
Smart3DCaptureViewer Stereo Tools

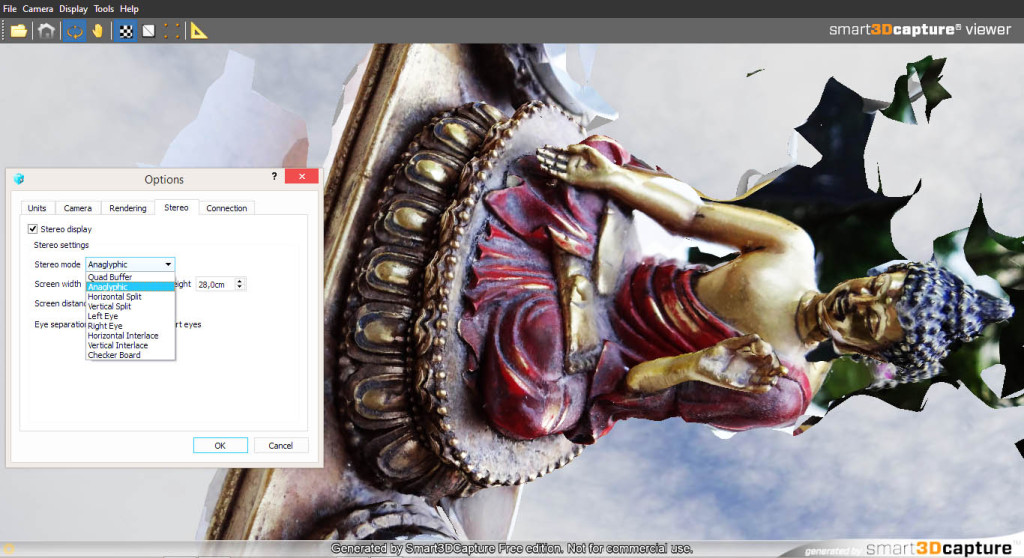

Smart3DCaptureViewer Stereo Einstellungen
Smart3DCaptureViewer Stereo Einstellungen

Cloud Services von Acute 3D

Acute 3D Community Seite



Download Smart3DCapture Free Edition

Download den Free Smart3DCapture Viewer

Vergleich der verschiedenen Versionen

Forum von Acute 3D  und Smart3D Capture



Irrt√ľmer in der Reihenfolge der Bilder (Screenshots des Programms) ¬†k√∂nnte sein,war aber nicht beabsichtigt von mir.

Allen schöne 3D Modelle!!!!!
